旋转板式

您所在的位置：网站首页 > 产品中心 > 旋转板式

旋转板式

产品名称：旋转板式

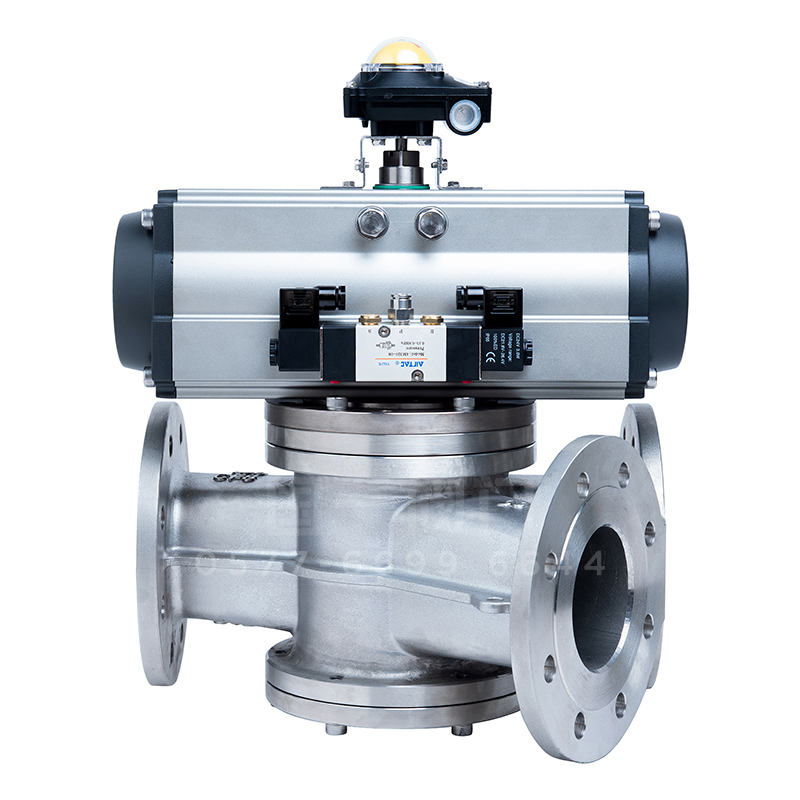

旋转板式30º外形图

旋转板式30º工况示意图

国标旋转板式30º主要参数

DN	L	D	D1	D2	b	f	Z-Φ
40	300	150	110	85	14	2	4*18
50	300	165	125	100	14	2	4*18
65	320	185	145	120	16	2	4*18
80	360	200	160	135	16	2	8*18
100	400	220	180	155	18	2	8*18
125	400	250	210	185	18	2	8*18
150	480	285	240	210	20	2	8*23
200	565	340	295	265	22	2	12*23

美标旋转板式30º主要参数

DN	L	D	D1	D2	b	f	Z-Φ
40	300	125	98.4	73	14	2	4*16
50	300	150	120.7	92	14	2	4*18
65	320	185	139.7	105	16	2	4*18
80	360	200	152.4	127	16	2	4*18
100	400	228	190.5	155	18	2	8*18
125	400	250	215.9	185	18	2	8*22
150	480	280	241.3	210	20	2	8*22
200	565	342	298.5	265	22	2	8*22
